例如： YL-2000B -10-S 為10米量程單探頭防爆型超聲波液位計

球罐超聲波液位計維護與安裝

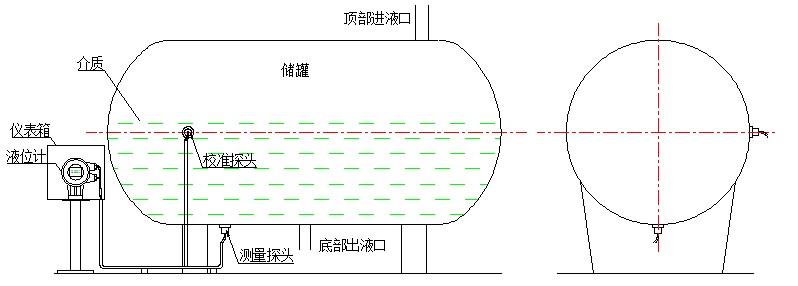

臥罐的安裝要求及示意圖

（1）液位計探頭安裝位置選擇的原則為：探頭盡量遠離進、出液口（特別是要遠離進液口、越遠越好）；

1、普通型為單探頭測量（測量探頭安裝于罐體底部）；自校準型為雙探頭測量（測量探頭安裝于罐體底部、校準探頭安裝于罐直徑方向處）；

2、液位計的測量探頭應盡量安裝于罐體的zui低點處；液位計的校準探頭，應安裝于罐直徑方向的中心處（兩者應不在一直線上）；

3、罐體外表面有保溫層的，應該留出探頭的安裝空間；去掉保溫層的尺寸不應小于200x200mm；

4、液位計的探頭線長度為8米；因此應保證探頭與儀表箱之間的距離合適；

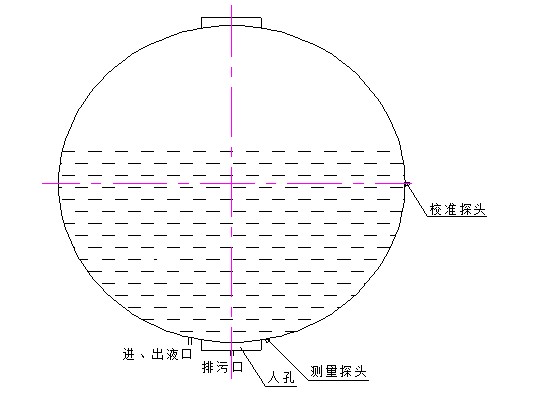

球罐的安裝要求及示意圖


（2）液位計探頭安裝位置選擇的原則為：探頭盡量遠離進、出液口（特別是要遠離進液口、越遠越好）；

1、普通型為單探頭測量（測量探頭安裝于罐體底部）；自校準型為雙探頭測量（測量探頭安裝于罐體底部、校準探頭安裝于罐赤道方向處）；

2、液位計的測量探頭，應安裝于罐底部靠近人孔處；液位計的校準探頭，應安裝于球罐赤道方向處（應靠近旋梯）；

3、罐體外表面有保溫層的，應該留出探頭的安裝空間；去掉保溫層的尺寸不應小于200×200mm；

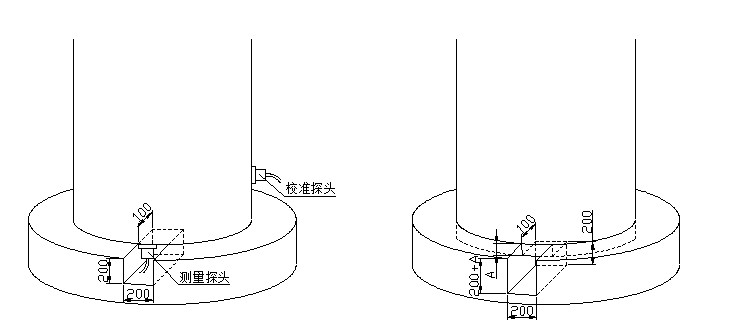

立式罐安裝要求及示意圖


（3）在立式罐安裝液位計，底座一般為水泥底座；請在底座預留探頭安裝空間（推薦尺寸為200x200mm）；
1、液位計探頭安裝位置選擇的原則為：探頭盡量遠離進、出液口（特別是要遠離進液口、越遠越好）；
2、普通型為單探頭測量（測量探頭安裝于罐體底部）；自校準型為雙探頭測量（測量探頭安裝于罐體底部、校準探頭安裝于罐體側壁）；校準探頭離地面的高度應在0.5～1米；
