| 90°三角堰 | 矩形堰 | 巴歇爾槽 | P-B槽 | |
| 精度 | 1. 0-5.0% (和選擇的堰槽有關） | |||
| 測量液體 | 水、污水及其它液體 | |||
| 堰槽材質 | 塑料、不銹鋼、玻璃鋼、水泥等 | |||
| 信號輸出 |
4-20mA DC (可以選擇對應誇時流量或液位） 0-5V (可以選擇對應瞬時流量或液位） RS-485 (數據包括時間、溫度、液位、瞬時流量、累積流量） |
|||
| 顯示 |
4位液晶顯示液位高度； 4位液晶顯示瞬時流量； 8位液晶顯示累積流量； |
|||
| 測量功能 | 瞬時流量、累計流量、液位、溫度、運行時間 | |||
| 環境溫度 | 0 ?45°C | |||
| 防護等級 | 轉換器：IP65；傳感器：IP67 | |||
| 工作電源 | 24V DC 500mA | |||

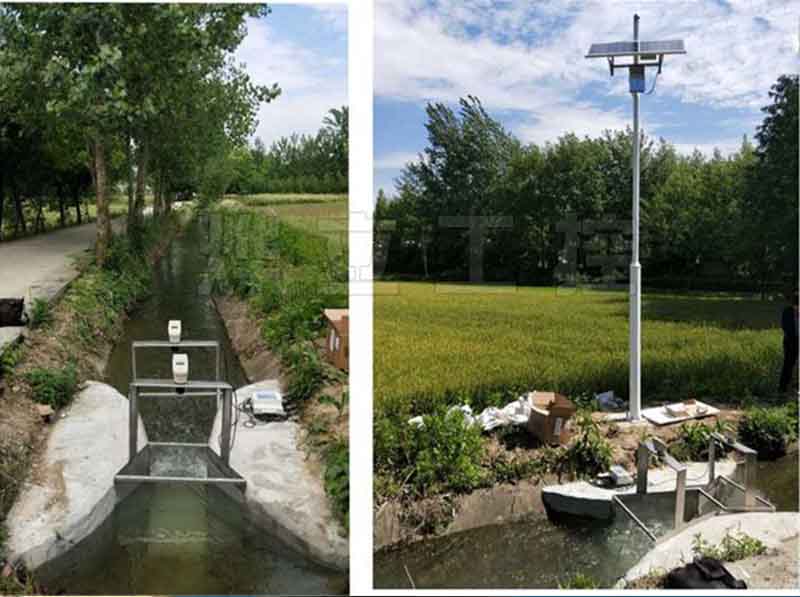

（1）巴歇爾槽
非滿管狀態流動的水路稱作明渠(open channel)，明渠流量計的應用場所有城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。我公司生產與超聲波明渠流量計配套使用的常用規格的量水堰槽（巴歇爾槽）。
材質：PVC、玻璃鋼、不銹鋼可選。 流量越大，相應增加壁厚。
注意事項
1. 巴歇爾槽的尺寸與渠道安裝有關，請用戶根據現場情況而定。
2. 巴歇爾槽的中心線要與渠道的中心線重合使水流進入巴歇爾槽不出現偏流。
3. 巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
4. 巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。
5. 巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
|
序號 |
流量范圍（噸/小時） |
適用渠道m(xù)m |
水位范圍 |
臨界 淹沒度% |
||
|
Q（min） |
Q（max） |
>寬×高 |
h（min） |
h（max） |
||
|
1 |
0.3 |
19.4 |
>200×250 |
15 |
210 |
0.5 |
|
2 |
0.6 |
47.5 |
>250×300 |
15 |
240 |
0.5 |
|
3 |
2.8 |
115.6 |
>300×600 |
30 |
330 |
0.5 |
|
4 |
5.4 |
399.6 |
>450×800 |
30 |
450 |
0.6 |
|
5 |
9.0 |
903.6 |
>600×1000 |
30 |
600 |
0.6 |
|
6 |
12.6 |
1440.0 |
>1000×1200 |
30 |
750 |
0.6 |
常用型號規格明渠流量計安裝尺寸（單位：mm）
|
序號 |
喉道段 |
收縮段 |
擴散段 |
墻高 |
流量參數 |
|||||||
|
b |
L |
N |
B1 |
L1 |
La |
B2 |
L2 |
K |
D |
C |
n |
|
|
1 |
25 |
76 |
29 |
167 |
356 |
237 |
93 |
203 |
19 |
230 |
217 |
1.550 |
|
2 |
51 |
114 |
43 |
214 |
406 |
271 |
135 |
254 |
22 |
260 |
435 |
1.550 |
|
3 |
76 |
152 |
57 |
259 |
457 |
305 |
178 |
305 |
25 |
460 |
638 |
1.550 |
|
4 |
152 |
305 |
114 |
400 |
610 |
407 |
394 |
610 |
76 |
610 |
1372 |
1.540 |
|
5 |
228 |
305 |
114 |
575 |
864 |
576 |
381 |
457 |
76 |
770 |
1927 |
1.530 |
|
6 |
300 |
600 |
230 |
780 |
1350 |
902 |
600 |
920 |
80 |
800 |
2444 |
1.521 |
（2）三角堰
材質
◇ PVC、玻璃鋼、不銹鋼可選。 流量越大，相應增加壁厚。
注意事項
◇ 三角口處的尺寸準確、緣臺平直、光滑。板面光滑、平整、無扭曲。
◇ 三角堰的中心線要與渠道的中心線重合。
◇ j為堰板嵌入渠道墻的部分，尺寸請用戶根據現場情況而定。
常用型號規格明渠流量計安裝尺寸（單位：mm）
|
序號 |
流量范圍（噸/小時） |
適用渠道 |
B |
He |
p |
流量參數 |
|||
|
Q（min） |
Q（max） |
>寬×高 |
n |
C |
|||||
|
1 |
0 |
20 |
>275×220 |
275 |
110 |
110 |
2.5 |
5083 |
|
|
2 |
0 |
40 |
>360×288 |
360 |
144 |
144 |
2.5 |
5083 |
|
|
3 |
0 |
80 |
>475×380 |
475 |
190 |
190 |
2.5 |
5083 |
|
|
4 |
0 |
182 |
>660×528 |
660 |
264 |
264 |
2.5 |
5083 |
|
|
5 |
0 |
395 |
>900×720 |
900 |
360 |
360 |
2.5 |
5083 |
|
|
6 |
0 |
899 |
>1250×1000 |
1250 |
500 |
500 |
2.5 |
5083 |
|
（3）矩形槽
材質
◇ PVC、玻璃鋼、不銹鋼可選。 流量越大，相應增加壁厚。
注意事項
◇ 矩形口處的尺寸要準確、緣臺平直、光滑。板面光滑、平整、無扭曲。
◇ 矩形堰的中心線要與渠道的中心線重合。
◇ j為堰板嵌入渠道墻的部分，尺寸請用戶根據現場情況而定。
常用型號規格明渠流量計安裝尺寸（單位：mm）
|
序號 |
流量范圍（噸/小時） |
適用渠道 |
B |
b |
h |
p |
流量參數 |
||
|
Q（min） |
Q（max） |
>寬×高 |
n |
C |
|||||
|
1 |
0.08 |
414 |
>750×750 |
750 |
375 |
308 |
442 |
1.5 |
2406 |
|
2 |
0.10 |
803 |
>850×850 |
850 |
510 |
387 |
463 |
1.5 |
3318 |
|
3 |
0.15 |
1662 |
>1000×1000 |
1000 |
700 |
501 |
499 |
1.5 |
4669 |
|
4 |
0.19 |
3332 |
>1250×1250 |
1250 |
875 |
683 |
567 |
1.5 |
5886 |
|
5 |
0.26 |
6504 |
>1450×1450 |
1450 |
1160 |
857 |
593 |
1.5 |
8178 |
|
6 |
0.33 |
12643 |
>1800×1800 |
1800 |
1440 |
1142 |
658 |
1.5 |
10344 |
