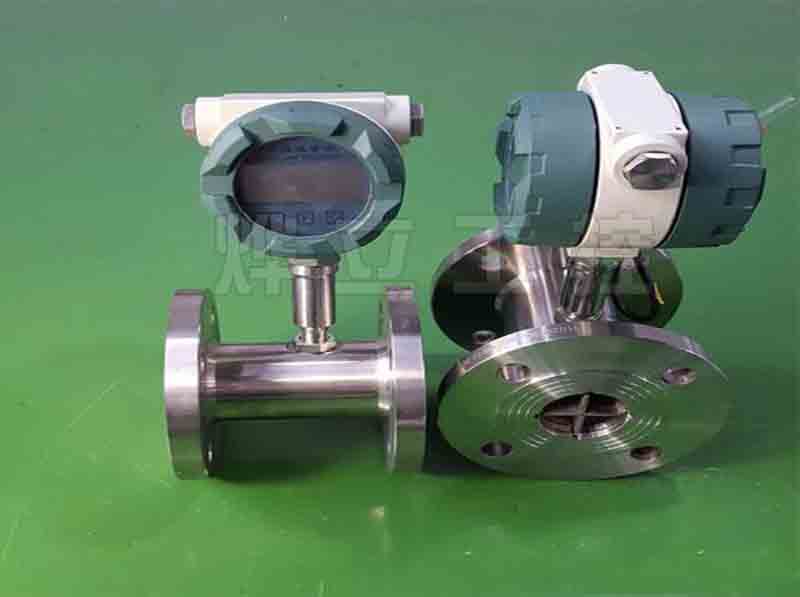

智能液體渦輪流量計是采用先進的超低功耗單片微機技術研制的渦輪流量傳感器與顯示積算一體化的新型智能儀表，具有機構緊湊、讀數直觀清晰、可靠性高、不受外界電源干擾、抗雷擊、成本低等明顯優點。YL-LWGY型渦輪轉子流量計是吸取了國內外流量儀表先進技術經過優化設計,具有結構簡單、輕巧、精度高、復現性好、反應靈敏,安裝維護使用方便等特點的新一代渦輪流量計,廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉AI2O3、硬質合金不起腐蝕作用,且無纖維、顆粒等雜質,工作溫度下運動粘度小于5×10-6m2/s的液體,對于運動粘度大于5×10-6m2/s的液體,可對流量計進行實液標定后使用.若與具有特殊功能的顯示儀表配套,還可以進行定量控制、超量報警等,是流量計量和節能的理想儀表。

注：杭州燁立科技有限公司專業生產渦輪流量計的廠家，氣體渦輪流量計價格請聯系客服報價索取！渦輪流量計價格與介質、壓力、安裝方式、口徑有關，比如DN40渦輪流量計，壓力1.6MPA、法蘭連接、介質酸，價格1950元/臺，如果是普通型價格是1700元/臺，最終價格應以現場工況為準。

渦輪流量計主要技術指標：

儀表口徑及連接方式	4、6、10、15、20、25、32、40采用螺紋連接
	（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接
精度等級	±0.5%R
量程比	1:10；1:15；1:20
儀表材質	304不銹鋼、316（L）不銹鋼等
被測介質溫度（℃）	-20～＋120℃
環境條件	溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
輸出信號	4-20mADC電流信號（LWGY-□C型）
供電電源	LWGY-□B型：自帶鋰電池供電（可連續使用3年）；LWGY-□C型：+24VDC
信號傳輸線	2×0.3（二線制）
傳輸距離	≤1000m
信號線接口	內螺紋M20×1.5（LWGY-□C型）
防爆等級	ExdIIBT6
防護等級	IP65

渦輪流量計測量范圍及工作壓力：

儀表口徑	正常流量范圍（m3/h）	擴展流量范圍（m3/h）	常規耐受壓力（MPa）	特制耐壓等級（MPa）（法蘭連接方式）
DN 4	0.04～0.25	0.04～0.4	6.3	12、16、25
DN 6	0.1～0.6	0.06～0.6	6.3	12、16、25
DN 10	0.2～1.2	0.15～1.5	6.3	12、16、25
DN 15	0.6～6	0.4～8	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN 20	0.8～8	0.45～9	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN 25	1～10	0.5～10	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN 32	1.5～15	0.8～15	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN 40	2～20	1～20	6.3、2.5（法蘭）	4.0、6.3、12、16、25
DN 50	4～40	2～40	2.5	4.0、6.3、12、16、25
DN 65	7～70	4～70	2.5	4.0、6.3、12、16、25
DN 80	10～100	5～100	2.5	4.0、6.3、12、16、25
DN 100	20～200	10～200	2.5	4.0、6.3、12、16、25
DN 125	25～250	13～250	1.6	2.5、4.0
DN 150	30～300	15～300	1.6	2.5、4.0
DN 200	80～800	40～800	1.6	2.5、4.0

渦輪流量計公稱通徑：

型號	公稱通徑 （mm）	L(mm)	H(mm)	G	Lˊ(mm)	D(mm)	d(mm)	孔數
LWGY-4	4	275	145	G1/2	215
LWGY-6	6	275	145	G1/2	215
LWGY-10	10	455	165	G1/2	350
LWGY-15	15	75	173	G1		Ф65	Ф14	4
LWGY-25 LWGY-32	25 32	100 140	180	G5/4 G2		Ф85 Ф100	Ф14	4
LWGY-40	40	140	178	G2		Ф14		4
LWGY-50	50	150	252			Ф125	Ф18	4
LWGY-80	80	200	287			Ф160	Ф18	8
LWGY-100	100	220	322			Ф180	Ф18	8
LWGY-150	150	300	367			Ф250	Ф25	8
LWGY-200	200	360	415			Ф295	Ф23	12

燁立渦輪流量計產品選型表：

型    號								說    明
YL-LWGY─	□	/□	/□	/□	/□	/□	/□
公 稱 通 徑	4							4mm，標準量程0.04～0.25m3/h，寬量程為0.04～0.4m3/h
	6							6mm，標準量程0.1～0.6m3/h，寬量輪為0.06～0.6m3/h
	10							10mm，標準量程0.2～1.2m3/h，寬量程為0.15～1.5m3/h
	15							15mm，標準量程0.6～6m3/h寬量程為0.4～8m3/h
	20							20mm，標準量程0.8～8m3/h，寬量程為0.4～8m3/h
	25							25mm，標準量程1～10m3/h，寬量程為0.5～10m3/h
	32							32mm，標準量程1.5～15m3/h，寬量程為0.8～15m3/h
	40							40mm，標準量程2～20m3/h，寬量程為1～20m3/h
	50							50mm，標準量程4～40m3/h，寬量程為2～40m3/h
	65							65mm，標準量程7～70m3/h，寬量程為4～70m3/h
	80							80mm，標準量程10～100m3/h，寬量程為5～100m3/h
	100							100mm，標準量程20～200m3/h，寬量程為10～200m3/h
	125							125mm，標準量程25～250m3/h，寬量程為13～250m3/h
	150							150mm，標準量程30～300m3/h，寬量程為15～300m3/h
	200							200mm，標準量程80～800m3/h，寬量程為40～800m3/h
類型		B						電池供電現場顯示型
		C						現場顯示/4～20mA 兩線制電流輸出
		C1						現場顯示/RS485通訊協議
		C2						現場顯示/HART通訊協議
精度等級			0.5					精度0.5級
			1.0					精度1.0級
渦 輪 類 型				W				寬量程渦輪
				S				標準渦輪
材 質					S			304不銹鋼
					L			316（L）不銹鋼
防爆						E		防爆型 （防爆等級：ExdⅡBT6）
壓力等級							N	常規   （參照表2）
							H(x)	高壓   （參照表2）

燁立部分渦輪流量計技術參數：

儀表型號	YL-LWGY-N	YL-LWGY-A	YL-LWGY-N	YL-LWGY- A	R-LWGY-B	YL-LWGY- C
信號輸出	脈沖	4-20mA	脈沖	或4-20mA	無	4-20mA/脈沖
供電電源	+24VDC±15%	+24VDC±15%	24VDC±15%	24VDC±15%	鋰電池	24VDC±15%
精度等級	1.0~0.5級		1.0~0.5級		1.0~0.5級
測量范圍	標準量程		標準量程		標準量程或擴展量程
顯示器	無		無		有
通訊接口	無		無		可選RS485
儀表材質	不銹鋼		不銹鋼		不銹鋼
防爆等級	無		ExdIIBT6或ExiaIICT4		ExdIIBT6或ExiaIICT4
防護等級	IP60		IP65		IP65
整機功耗	＜1W		＜1W		＜1W
儀表通經	DN4~DN250		DN4~DN250		DN4~DN250
介質溫度	-20℃~120℃		-20℃~120℃		-20℃~120℃
環境溫度	-30℃~60℃		-30℃~60℃		-30℃~60℃
