防爆多功能超聲波液位計
來源： 燁立工控作者： 小楊點擊數： 次時間：2026-04-22
1、概述
衷心感謝您選購本公司防爆超聲波液位計，燁立是專業防爆超聲波液位計生產廠家，防爆超聲波液位計報價及防爆資格證請向客服索取！本儀表包含多項專利技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽等防腐防爆領域。本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。
|
檢驗報告 |
|
產品名稱： |
防爆多功能超聲波液位計 |
|
型號規格： |
YEH-HB-1 |
|
委托單位： |
杭州燁立科技有限公司 |
|
檢驗類別： |
型式檢驗 |
煤炭科學技術研究院有限公司檢測中心(原煤炭科學研究總院檢測中心)(國家安全生產北京礦山井巷設備與礦用油品檢測檢驗中心)

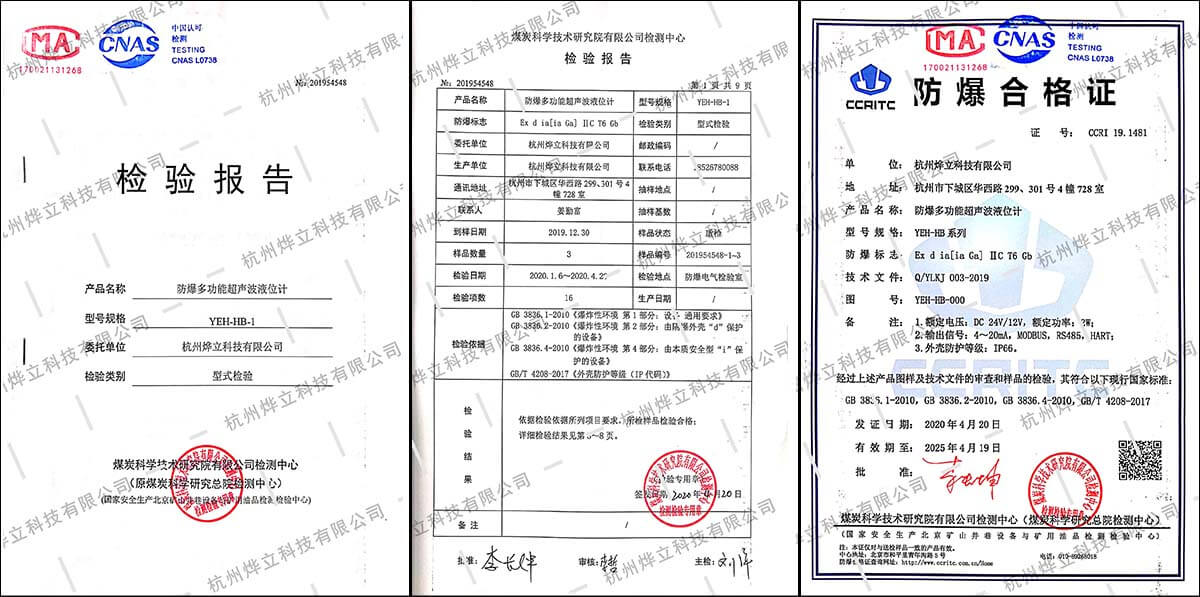

（超聲波液位計防爆合格證，注：檢測報告詳見下方 “附件1、附件2”）
燁立的防爆超聲波液位計具有如下特點：
l 電路設計從電源部分起就選用高質量的電源模塊，選擇進口高穩定性的元器件，YEH-HB系列防爆多功能超聲波液位計可以替代同類型國外進口儀表。
l 專利的聲波智能技術軟件可進行智能化回波分析，無需任何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
l 我公司擁有的聲波智能專利技術，使儀表的精度大大提高，液位精度達到0.25%～0.5%。
l 本儀表是一種非接觸式產品，不跟液體直接接觸，因此故障率低。儀表提供多種安裝方式，用戶完全可以通過本手冊自主選擇。
l 超聲波液位計的所有輸入、輸出線均具有防雷、防短路的保護功能。
2.1、二線制防爆超聲波液位計技術指標
測量范圍： 5m、10m、15m 、25m（根據實測量程選定）
盲 區： 0.25m～0.8m
測距精度： 0.25%～0.5%（標準條件）
測距分辨率： 1mm
壓 力： 4個大氣壓以下
儀表顯示： 自帶LCD顯示液位或空間距離
防爆標識： Ex d ia[ia Ga] IIC T6 Gb
模擬輸出： 4～20mA
數字輸出： 無
供電電壓： DC24V/1W，防雷裝置內置
環境溫度： －20℃ ～ ＋60℃ 高溫需定制（可定制耐溫90℃）
防護等級： IP65 或 IP68
2.2、四線制防爆超聲波液位計技術指標
測量范圍： 5m、10m、15m 、25m（根據實測量程選定）
盲 區： 0.25m～0.8m
測距精度： 0.25%～0.5%（標準條件）
測距分辨率： 1mm
壓 力： 4個大氣壓以下
儀表顯示： 自帶LCD顯示液位或空間距離
防爆標識： Ex d ia[ia Ga] IIC T6 Gb
模擬輸出： 4～20mA
數字輸出： RS485、Modbus協議或定制協議
繼電器輸出： 兩路獨立輸出
供電電壓： DC24V/AC220V，防雷裝置內置
環境溫度： －20℃ ～ ＋60℃ 高溫需定制（可定制耐溫90℃）
防護等級： IP65 或 IP68
四線制防爆超聲波液位計繼電器功能舉例說明：
（1）8米液位，要求低于2米時閉合繼電器開泵注水，高于7米斷開繼電器停泵。
可以使用下限報警繼電器實現，設置回差dL = 7 - 2 = 5 米，設置L = 2米。這樣當液位小于2米的時候，繼電器閉合，開泵注水。當液位大于7米的時候，繼電器斷開，停泵。
（2）5米液位，高于4米閉合繼電器開泵排水，低于1米時斷開繼電器停泵。
可以使用上限繼電器實現。設置回差dH= 4 - 1 = 3米，H = 4米。這樣就可實現當液位大于4米時繼電器閉合開泵排水，小于1米時停泵。
以上兩個例子都是在只使用一臺泵的情況下，利用回差控制兩個液位點的例子。對于使用多臺泵的場合，可以簡單的設置控制值即可。
3、安裝方法：
敞開式工況下一般采用支架安裝方式，本產品自帶鎖緊螺母或自主定制法蘭安裝。在池或罐安裝儀表處割一個略大于探頭直徑的圓孔（60mm），將超聲波液位計探頭放入，然后將螺母或法蘭自下而上旋緊。安裝必須保證超聲波液位計的探頭面與被測液面垂直。常見YEH-HB系列防爆超聲波液位計有以下三種安裝方式可供選擇。
【延伸管安裝】
若被測液位在盲區范圍內，探頭須安裝在延伸管上。
Ø 延伸管直徑、長度有限制。詳見下圖。
Ø 延伸管內避免形成冷凝和粘結。
Ø 延伸管內表面盡可能光滑（無焊接點和各種接縫）
Ø 延伸管管口須光滑。有45度的斜角較為理想。
【安裝參考示意圖】
【波導管安裝】
若現場存在強烈的回波干擾（如在狹窄豎井、無法規避的臺階等），推薦使用直徑大于100mm的超聲波導波管（如PE或PVC的污水管）。波導管內表面盡可能光滑（無焊接點和各種接縫）。頂部有通氣孔。管口有45度的斜角較為理想。確保導波管不被弄臟，如果有必要，應定期清理波導管。
【現場安裝案例】
4、儀表接線
(1) 兩線制儀表接線：請注意：不要與變頻器使用同一個DC24V電源，且電源負端接地良好。如有隔離器更佳。如圖一所示：
(2) 四線制儀表接線：打開后蓋即可看見超聲波液位計的接線板。如圖二所示：

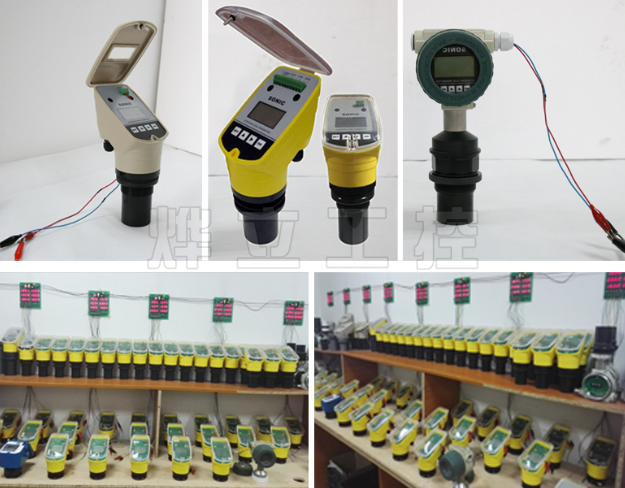

5、現場實體參考：
附件1---
煤炭科學技術研究院有限公司檢測中心
檢驗報告
NO：201954548
第 1 頁共 9 頁
|
產品名稱 |
防爆多功能超聲波液位計 |
型號規格 |
YEH-HB-1 |
|
防爆標志 |
Ex d ia[ia Ga] IIC T6 Gb |
檢驗類別 |
型式檢驗 |
|
委托單位 |
杭州燁立科技有限公司 |
郵政編碼 |
/ |
|
生產單位 |
杭州燁立科技有限公司 |
聯系電話 |
0571-86695413 |
|
到樣日期 |
2019.12. 30 |
樣品狀態 |
適檢 |
|
樣品數量 |
3 |
樣品編號 |
201954548-1?3 |
|
檢驗日期 |
2020.1.6?2020.4. 20 |
檢驗地點 |
防爆電氣檢驗室 |
|
檢驗項數 |
16 |
生產日期 |
/ |
|
檢驗依據 |
GB 3836.1-2010《爆炸性環境第1部分：設備通用要求》
GB 3836.2-2010《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》
GB 3836.4-2010《爆炸性環境第4部分：由本質安全型“i”保護的設備》
GB/T 4208-2017《外殼防護等級（IP代碼)》 |
檢
驗
結
果 |
依據檢驗依據所列項目要求，所檢樣品檢驗合格；
詳細檢驗結果見第3?8頁。
檢驗專用章
簽發日期2020年4月20日
|
|
備注 |
/ |
附件2---
防爆合格證
證號：CCRI 19.1481
|
單 位： |
杭州燁立科技有限公司 |
|
地 址： |
杭州市下城區華西路299、301號4幢728室 |
|
產品名稱： |
防爆多功能超聲波液位計 |
|
型號規格： |
YEH-HB系列 |
|
防爆標志： |
Exd ia[iaGa] IIC T6 Gb |
|
技術文件： |
Q/YLKJ 003-2019 |
|
圖 號： |
YEH-HB-000 |
|
備 注： |
1. 額定電壓: DC 24V/12V,額定功率: 2W;
2.輸出信號: 4~20mA， MODBUS, RS485, HART;
3.外殼防護等級: IP66。
|
經過上述產品圖樣及技術文件的審查和樣品的檢驗，其符合以下現行國家標準：GB 3836. 1- 2010，GB 3836. 2- -2010, GB 3836. 4 -2010, GB/T 4208- 2017
發 證 日 期：2020 年 4 月 20 日
有 效 期 至：2025 年 4 月 19 日
煤炭科學技術研究院有限公司檢測中心(煤炭科學研究總院檢測中心)(國家安全生產北京礦山井巷設備與礦用油品檢測檢驗中心)
注：本證僅對與送檢樣品一致的產品有效。
中心地址：北京市和平里青年溝路5號 電話：010-89268018
防燥合格證查詢網址：http://www.ccritc.com.cn/Home
