防爆壓差/差壓變送器

來源：燁立工控作者：小楊點擊數：次時間：2026-04-22

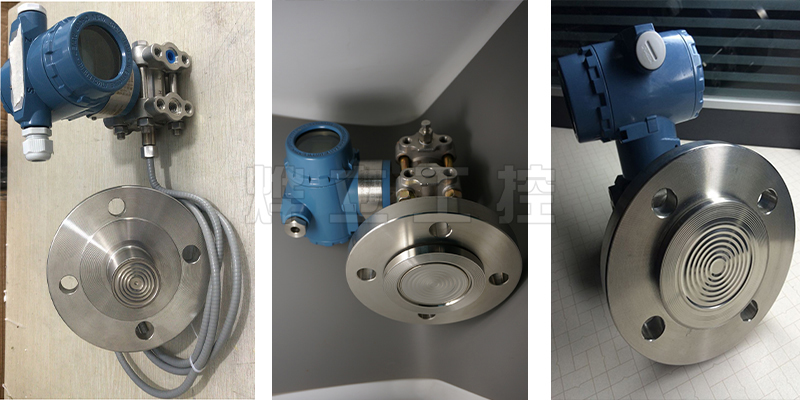

衷心感謝您選購本公司差壓變送器，燁立是專業生產智能差壓變送器廠家，而且差壓變送器價格優惠，差壓變送器多少錢請聯系客服報價，量大從優！YEH-3351單法蘭側裝差壓/壓差變送器是我公司自行開發的多功能數字化智能儀表，在采用世界先進的、成熟的、可靠的電容傳感器技術基礎上，結合先進的單片計算機技術和傳感器數字轉換技術精心設計而成。

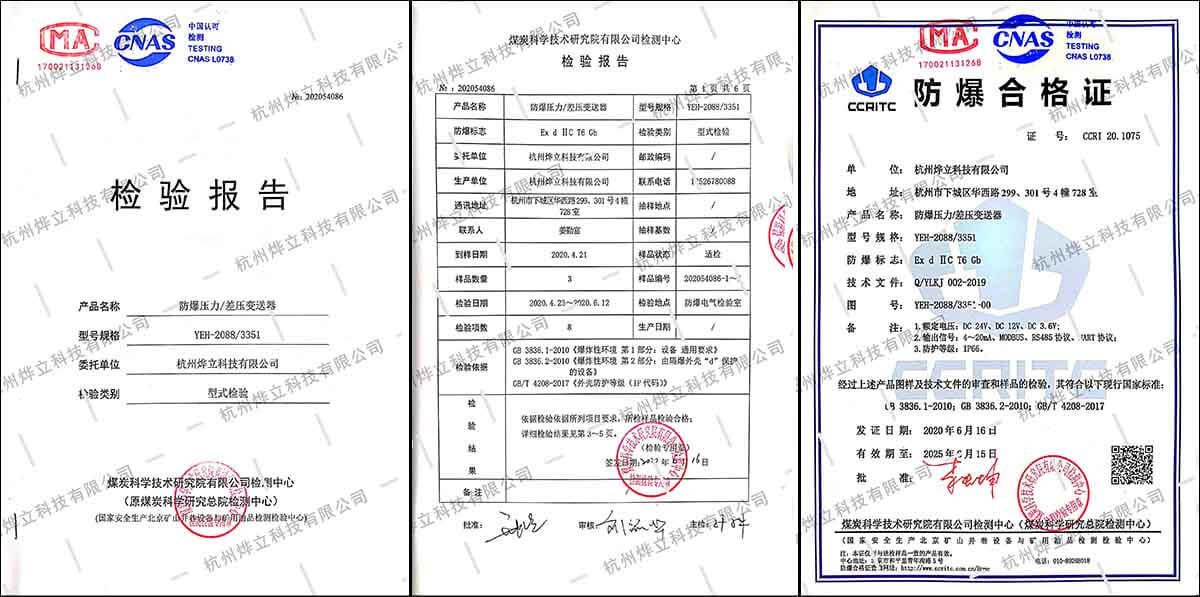

檢驗報告
產品名稱：	防爆壓力/差壓變送器
型號規格：	YEH-2088/3351
委托單位：	杭州燁立科技有限公司
檢驗類別：	型式檢驗

煤炭科學技術研究院有限公司檢測中心(原煤炭科學研究總院檢測中心)(國家安全生產北京礦山井巷設備與礦用油品檢測檢驗中心)

（壓力/差壓防爆合格證，注：檢測報告詳見下方 “附件1、附件2”）

一、工作原理簡介

壓力或差壓產生的電容差經數字化信號轉換，變?yōu)轭l率信號送到微處理器，經過微處理器運算處理后作為一個電流控制信號送到電流控制電路，轉化為4-20mA模擬電流輸出。

二、YEH-3351差壓變送器技術參數：

◆液位測量精度達±0.075%~±0.5%

◆測量范圍：500mmH20至250000mmH20

◆平膜式、插入式及法蘭規格可選
◆可選灌充液，滿足不同場合測試

◆接液材質：316L不銹鋼、哈氏合金、蒙乃爾、擔及重金屬膜片可選

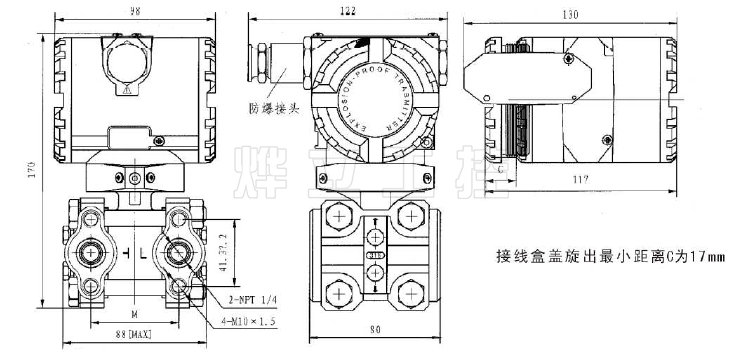

wmb3351單法蘭差壓變送器外形尺寸

三、YEH-3351差壓變送器的特點：
壓差變送器核心部件采用十六位單片機，其強大的功能和高速的運算能力保證了差壓變送器的優良品質。整個的設計框架著眼于可靠性、穩定性、高精度和智能化，滿足日益提高的工業現場應用之要求。為此，軟件中應用了數字信號處理技術，使其具有優良的抗干擾能力和零點穩定性，且具備零點自動穩定跟蹤能力（ZSC）和溫度自動補償能力（TSC）。強大的界面功能無需手操器保證了良好的交互性。

性能參數

量程范圍	負壓壓差測量范圍：0 ~ 100Pa、-4MPa ~ 4MPa、0 ~ 25Mpa（可按需定制）壓力測量范圍：-100KPa ~ 40MPa（可按需定制）	壓力類型	表壓、差壓
供電輸出	4~20mA、4~20mA+HART協議（10.5V~36V，一般24V）	精度	±0.075%FS；±0.1%FS；±0.5%FS
零點溫漂	±0.25%FS/55℃	滿量程溫度影響	±0.5%FS/55℃
環境溫度	-30℃~80℃；帶液晶表頭-30℃~70℃	介質溫度	-40℃~104℃
儲存溫度	-40℃~85℃	絕緣電阻	≥100M Q/500VDC
儲存溫度	-40℃~85℃	絕緣電阻	（200MQ/250VDC）
防護等級	IP65	隔爆等級	Exd II BT6 Gb
靜壓范圍	16MPa、25MPa、40MPa	zui大過載	16MPa
長期穩定性	±0.2%FS/年	膜片材質	316L（316L噴四氟、哈C、但只適用法蘭平膜系列產品）
排氣/排液閥	316不銹鋼	O型圈	丁腈橡膠（與測量介質接觸）
灌充液	硅油	法蘭和夾塊	304不銹鋼
殼體材料	壓鑄鋁環氧樹脂涂層	電氣接口	M20×1.5內、NPT1/2內
工藝接口	M20×1.5（Male）帶焊管、304三閥組M20×1.5（Male）帶焊管	重量	3.5kg（不包含選件）
	NPT1/4（Female）、304三閥組NPT1/4（Female）、NPT1/2（Male）、NPT1/2（Female）
	G1/2（Male）帶焊管、G1/4（Male）

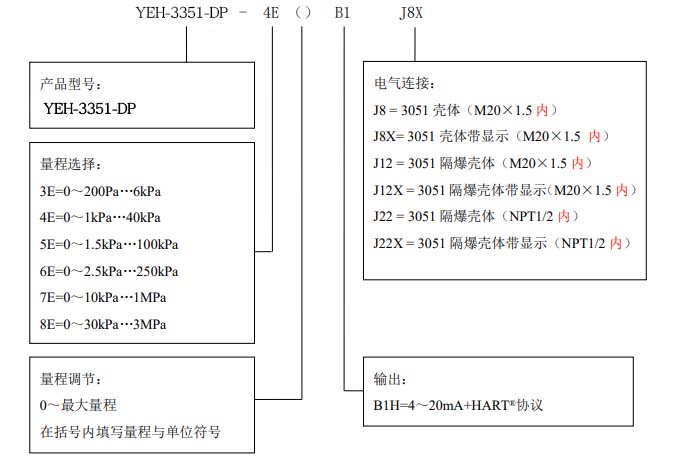

產品選型：

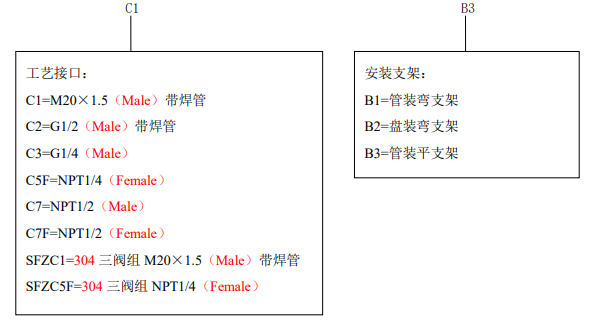

WMB3351單法蘭側裝壓力/液位變送器配件選擇

舉例：YEH-3351-DP-4E（0～20kPa）B1H J8X C1 B3
表示差壓變送器產品型號：YEH-3351-DP，量程選擇:0～1kPa…40kPa，量程調節：0～20kPa，輸出: 4～20mA+HART協議，電氣連接：3351 殼體帶顯示（M20×1.5 內），工藝接口：M20×1.5（Male）帶焊管，安裝支架：管裝平支架
訂購提示：配件需要單獨選購，詳情聯系客服。

附件1---

煤炭科學技術研究院有限公司檢測中心
檢驗報告

NO：202054086

第 1 頁共 6 頁

產品名稱	防爆壓力/差壓變送器	型號規格	YEH-2088/3351
防爆標志	Ex d IIC T6 Gb	檢驗類別	型式檢驗
委托單位	杭州燁立科技有限公司	郵政編碼	/
生產單位	杭州燁立科技有限公司	聯系電話	0571-86695413
到樣日期	2020.4. 21	樣品狀態	適檢
樣品數量	3	樣品編號	2020054086-1?3
檢驗日期	2020.4.23?2020.6. 12	檢驗地點	防爆電氣檢驗室
檢驗項數	8	生產日期	/
檢驗依據	GB 3836.1-2010《爆炸性環境第1部分：設備通用要求》 GB 3836.2-2010《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》 GB/T 4208-2017《外殼防護等級（IP代碼)》
檢驗 結 果	依據檢驗依據所列項目要求，所檢樣品檢驗合格；詳細檢驗結果見第3?5頁。檢驗專用章簽發日期2020年6月16日
備注	/

附件2---

防爆合格證

證號：CCRI 20.1076

單位：	杭州燁立科技有限公司
地址：	杭州市下城區華西路299、301號4幢728室
產品名稱：	防爆壓力/差壓變送器
型號規格：	YEH-2088/3351
防爆標志：	Ex d IIC T6 Gb
技術文件：	Q/YLKJ 002-2019
圖號：	YEH-2088/3351-00
備注：	1.額定電壓： DC 24V、DC 12V、DC 3.6V; 2.輸出信號：4~20mA、MODBUS、 RS485 協議、HART 協議; 3.防護等級:：IP66。

經過上述產品圖樣及技術文件的審查和樣品的檢驗，其符合以下現行國家標準：GB 3836. 1-2010; GB 3836. 2-2010;GB/T 4208-2017

發 證日期：2020 年 6 月 16 日
有效期至：2025 年 6 月 15 日

煤炭科學技術研究院有限公司檢測中心(煤炭科學研究總院檢測中心)(國家安全生產北京礦山井巷設備與礦用油品檢測檢驗中心)

注：本證僅對與送檢樣品一致的產品有效。

中心地址：北京市和平里青年溝路5號 電話：010-89268018

防燥合格證查詢網址：http://www.ccritc.com.cn/Home
