詳細說明：

YEH-KJ2X-hart-ABS-B HART調頻超聲波液位計（IP68整機防水）實況演示

YEH-KJ2X-hart-ABS-B HART調頻超聲波液位計
YEH-3H2x4X超聲波液位計

1、技術參數（YEH-KJ2X-hart-ABS-B HART調頻超聲波液位計）

◆測量范圍：5m、10m、15m、20m、25m（根據實測量程選定）
◆盲區：0.25m～0.6m
◆測距精度：0.25%～0.5%（標準條件）測距分辨率：1mm
◆開關量輸出：2路繼電器（可任意配置使用）
◆壓力： 3個大氣壓以下
◆儀表顯示：自帶LCD顯示液位，空間距離，電流，溫度
◆模擬輸出：4～20mA、4～20mA+Hart （HART僅二線制有，地址默認：0）
◆數字輸出：RS485 / Modbus協議或定制協議
◆供電電壓：DC12V / DC24V / AC220V，防雷裝置內置
◆環境溫度：－20℃ ～＋60℃（高溫定制請說明）
◆防護等級：IP65 / IP68

2、外型尺寸及安裝
① 儀表外形尺寸及安裝原理
探頭尺寸會根據儀表量程的不同而有所改變，若有不同會預先告知！
超聲波液位計外型尺寸及安裝

② 儀表安裝方式
敞開環境下一般采用支架安裝方式，用儀表自帶法蘭或螺母固定。池或罐在安裝位置上割一個略大于探頭直徑（60mm）的圓孔，將儀表放入，然后將法蘭或螺母自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。常見有以下三種安裝方式可供選擇。
超聲波液位計安裝方式演示

③ 儀表接線

(1) 兩線制儀表接線

請注意：不要與變頻器使用同一個DC24V電源，且電源負端接地良好。如有隔離器最佳。
兩線制儀表接線

(2) 四線制儀表接線

打開前蓋即可看見儀表的接線板。
四線制儀表接線

3、儀表調試
① 鍵盤說明

【SET】：菜單鍵。按【SET】出現密碼界面，輸入密碼進入菜單，設置完畢后，按【SET】鍵退出菜單。

【 ▲ 】：上翻鍵和數字鍵。在菜單中該鍵作為菜單的上翻鍵用；在更改數據時該鍵作為數字鍵用。

【 ?】：移位鍵。在更改數據時，該鍵作為移位鍵用。

【OK】：確認。選擇菜單或確認選項和數據。

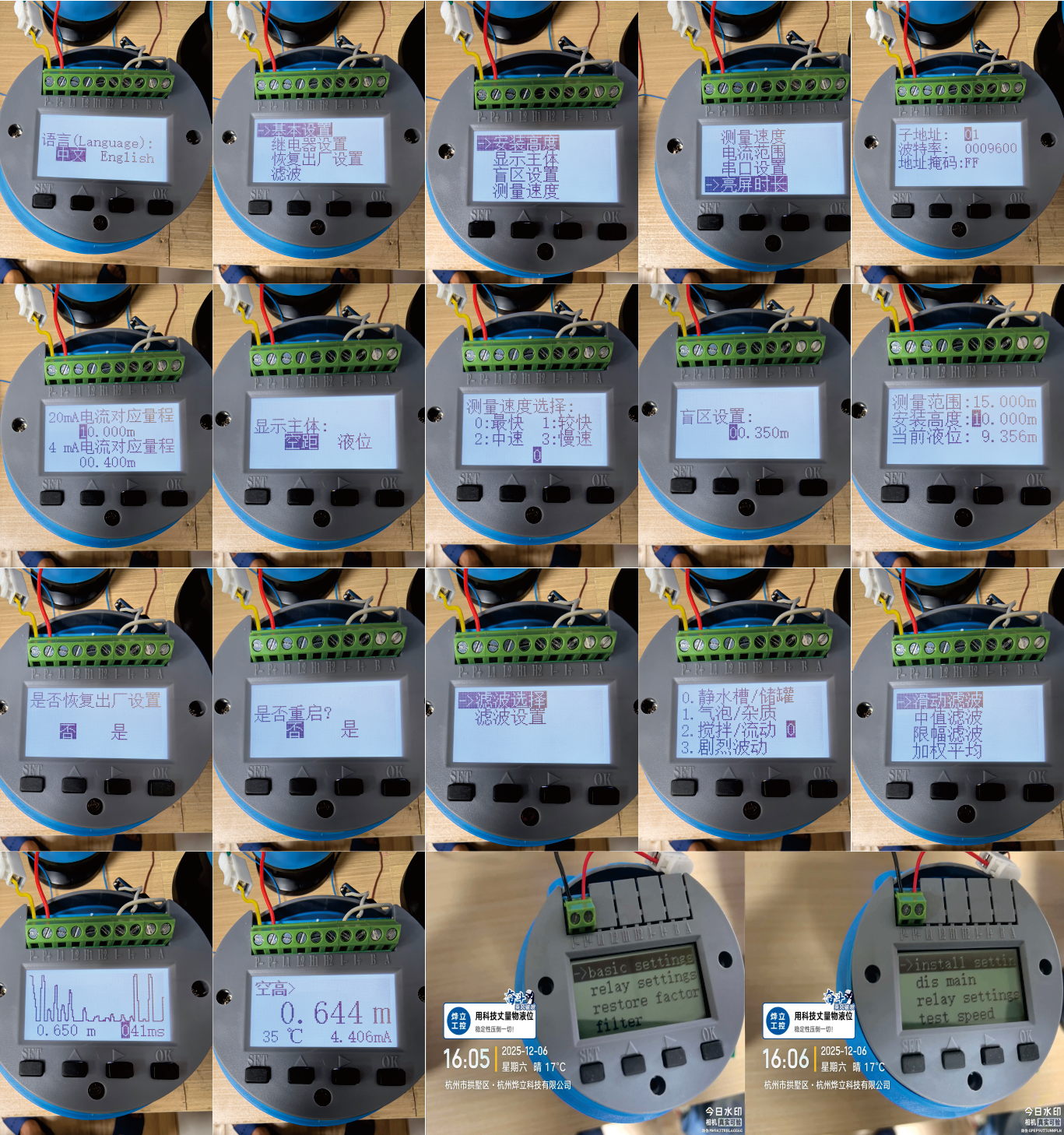

超聲波液位計中英文顯示界面

YEH-KJ2X-hart-ABS-B HART調頻超聲波液位計中英文顯示界面

② 顯示界面和密碼說明
按【SET】鍵，語言選擇支持中英文切換（中文 English）按【OK】鍵確定，出現密碼界面：“000000”，按【▲】鍵將第一位改為2，即“200000”，按【OK】鍵即可進入參數設置菜單界面，直接按【OK】鍵顯示回波曲線界面

③ 基本設置

3.1安裝高度: 必須是真實有效值。設置有效安裝高度值后，便會自動校準液位值和空距值。
3.2顯示主體：空距和液位兩種模式選擇+溫度+電流。
3.3盲區設置：默認為0.4M，一般情況不用修改出廠設置。（小盲區要定制）
3.4測量速度：0：最快 1：較快 2：中速 3：慢速根據工況自由選擇。
3.5電流范圍：4mA對應0米；20mA對應滿量程米數。（也可以根據自己需求按需設置）
3.6串口設置：地址：默認01可按需設置。波特率：默認0009600也可按需設置。
3.7亮屏時長：默認30s，也可按需設置亮屏時長。

④ 繼電器設置

本產品各繼電器均可靈活配置，既可作為高位繼電器使用，也可作為低位繼電器使用，適配多種控制場景。
◆H按需設置即可自動切換高低位模式，如8m啟動 6m停止
◆L按需設置即可自動切換低高位模式，如6m啟動 8m停止

⑤濾波

5.1：濾波選擇：共四項選擇0：靜水槽/儲罐槽 1：氣泡/雜質 2：攪拌/流動 3：劇烈波動。
5.2：濾波設置：默認。

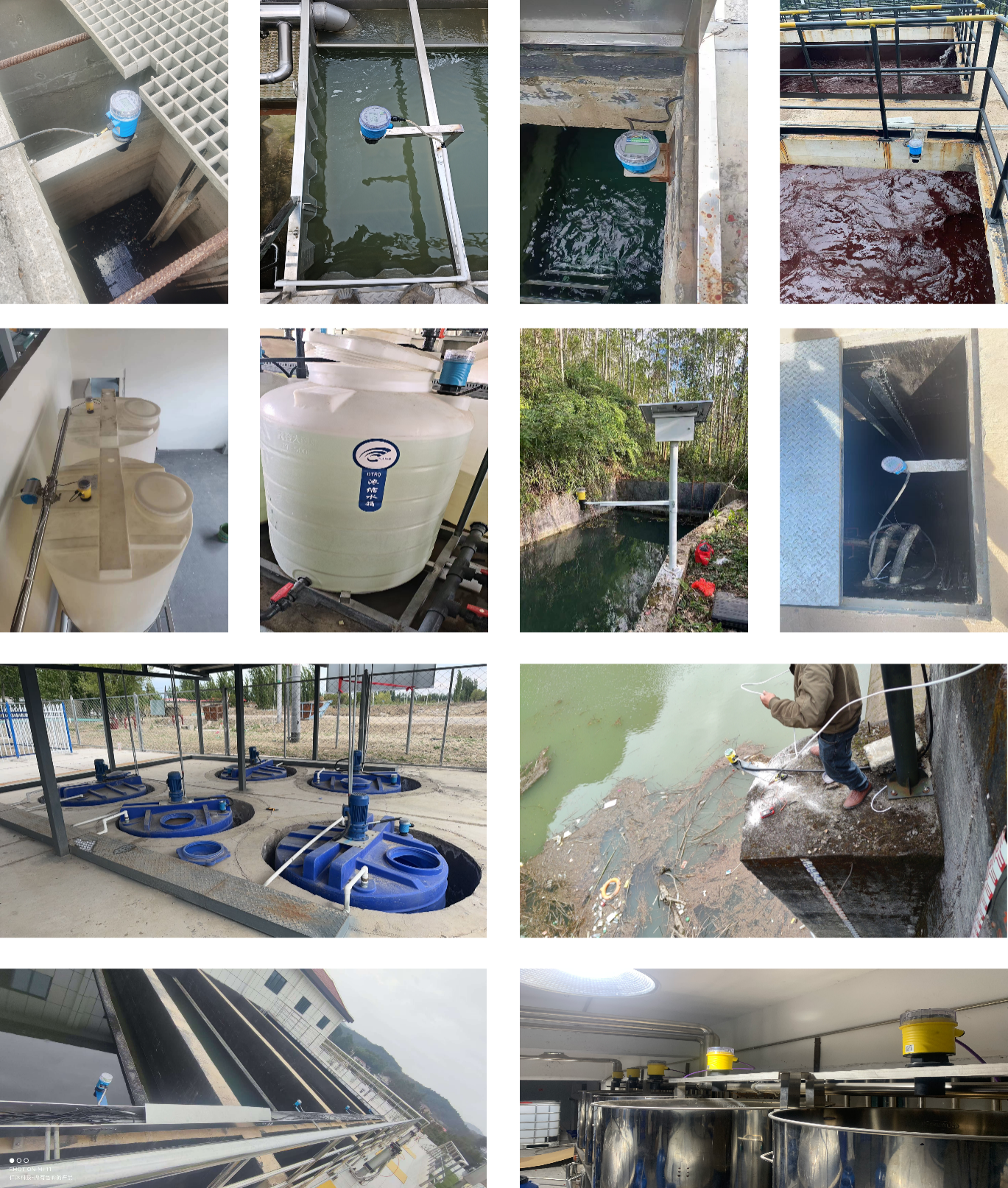

⑥本儀表安裝參考案例
